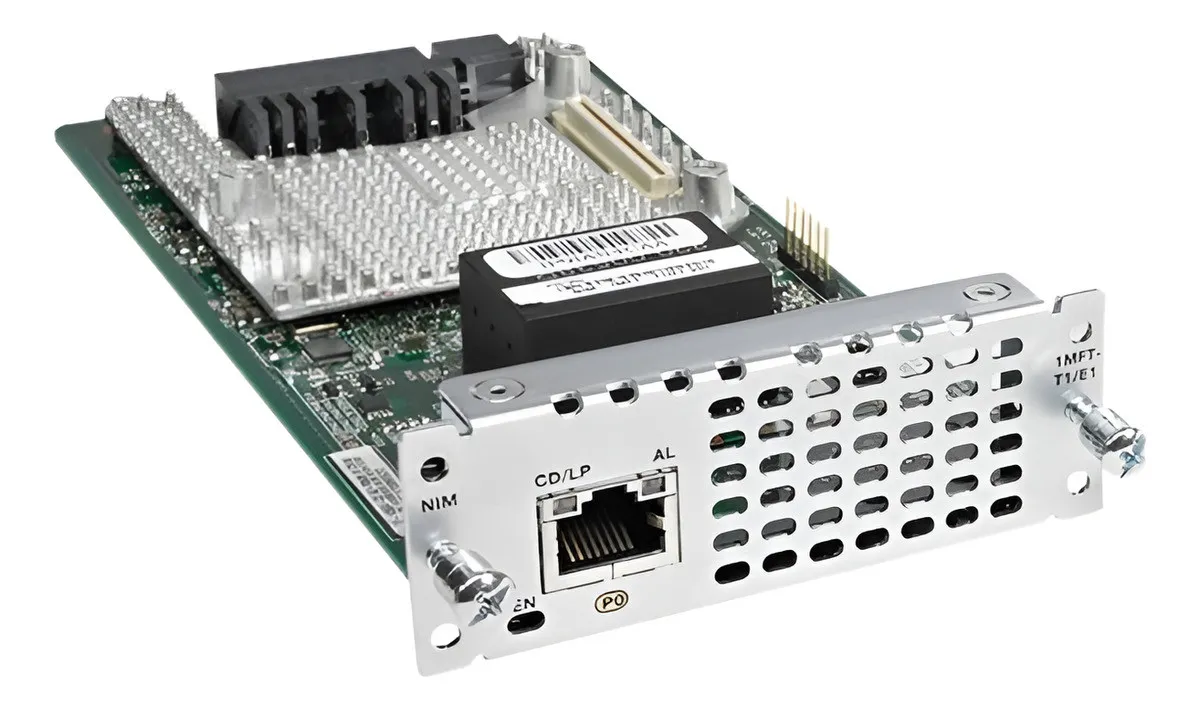

PLACA CISCO, NIM-1MFT-T1/E1, SFP, ETHERNET, MÓDULO T1/E1 DE VOZ DE TRONCO MULTIFLEX DE 1 PORTA

Características do Produto

• Dados Básicos T1/E1: As versões MFT funcionam como WICs, oferecendo suporte a T1, T1 fracionado, E1 e E1 fracionado. Para simplificar o gerenciamento remoto, esses módulos integram uma DSU/CSU totalmente gerenciada para implantações T1 e uma DSU gerenciada para implantações E1.

• Dados E1/G.703: Além do suporte básico a T1/E1, as versões CE1T1 oferecem suporte a G.703 estruturado com enquadramento G.704 e aplicações E1 não estruturados (G.703).

• Voz de Pacote T1/E1: Todos os módulos suportam aplicações de voz sobre pacote, oferecendo conexões T1, T1 fracionado, E1 e E1 fracionado para centrais telefônicas privadas (PBXs) e escritórios centrais. Isso permite novos serviços e redução de tarifas de voz e fax. É necessário um PVDM4 adicional. Cada NIM possui seu próprio PVDM4, permitindo que o módulo se conecte a diferentes provedores de serviços sem restrição de domínio de relógio único.

• Dados Mistos e Voz em Pacotes: Todos os módulos podem suportar dados e voz simultaneamente, o que reduz a complexidade e o número de componentes da rede, facilitando a migração para voz sobre pacotes com maior eficiência de largura de banda.

• Dados Mistos e Voz em Pacotes com Drop e Insert: Os módulos podem ser implantados como multiplexadores drop e insert T1/E1 com DSUs/CSUs integrados, o que reduz a complexidade da rede e o custo das portas do escritório central. Essa configuração combina eficientemente multiplexação por divisão de tempo (TDM), voz (PBX), voz IP e dados nos mesmos troncos.

Especificações Rápidas

• Dados Seriais (channel-group): Suporte para 2 canais por porta. O channel-group refere-se à ligação de um ou mais intervalos de tempo em uma única conexão serial utilizando o protocolo HDLC para tráfego de dados IP, como WAN seriais HDLC, Frame Relay e Multilink PPP (MLPPP).

• E1 Sem Moldura G.703: Não suportado. O E1 sem moldura G.703 não é compatível com este modelo.

• Sinalização Associada ao Canal de Voz (CAS - ds0-group): Suporta até 24 canais por porta em T1 e 31 canais por porta em E1. O ds0-group é utilizado para a ligação de um ou mais intervalos de tempo em uma conexão de voz TDM usando CAS, com protocolos como E&M, FXS ou FXO. Este tipo de configuração é utilizado para conexões TDM PBX ou PSTN, geralmente em T1.

• PRI (pri-group): 1 por porta. O pri-group refere-se à ligação de dois ou mais intervalos de tempo em uma única conexão TDM usando sinalização ISDN, utilizado para conexões de voz TDM PBX ou PSTN, tanto em T1 quanto em E1, além de conexões de dados WAN em E1. A sinalização ocorre no canal D, sendo o canal 24 em T1 e o canal 31 em E1.

• Drop e Insert (grupo TDM): Suporta 24 canais por porta em T1 e 31 canais por porta em E1. O tdm-group refere-se à conexão cruzada de intervalos de tempo entre interfaces TDM, usada para preparar canais de diferentes pontos de acesso para uplinks T1 ou E1 combinados. O roteador apenas faz a conexão cruzada, sem interpretar ou rotear o tráfego, tornando o tipo de tráfego (voz ou dados) transparente.

• Dimensões: O módulo possui as seguintes dimensões físicas: 1,25 x 3,50 x 7,24 polegadas (3,18 x 8,89 x 18,39 cm).

Definições de Termos Técnicos

• channel-group: Ligação de intervalos de tempo em uma única conexão serial, usada para tráfego de dados IP com protocolos como HDLC, Frame Relay e Multilink PPP (MLPPP).

• ds0-group: Ligação de intervalos de tempo em uma conexão TDM usando CAS, como E&M, FXS ou FXO. Usado principalmente em T1 para conexões TDM PBX ou PSTN.

• pri-group: Ligação de intervalos de tempo em uma conexão TDM com sinalização ISDN, usado para conexões de voz TDM PBX ou PSTN em T1 e E1, e para dados WAN em E1. A sinalização é feita no canal D (canal 24 em T1 e canal 31 em E1).

• tdm-group: Conexão cruzada de intervalos de tempo entre interfaces TDM, utilizada para preparar canais de diferentes pontos de acesso para uplinks T1 ou E1 combinados.
