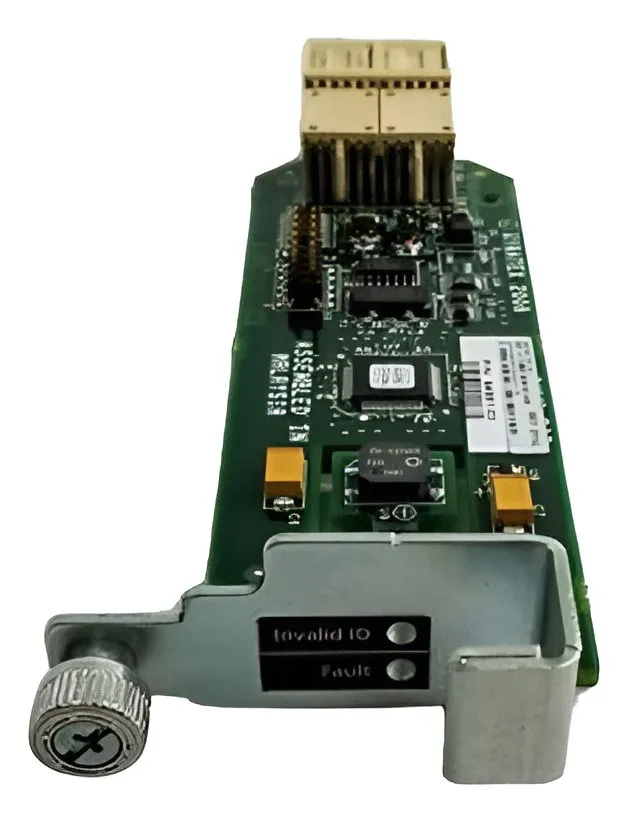

DELL P542M EQUALLOGIC PS6500E PS6500X PS6500XV SUMO EIP CONTROLLER CARD 94881-03

O Dell EqualLogic PS6500 Sumo EIP Controller Card (P542M) é um módulo interno utilizado nos arrays de armazenamento PS6500 e PS6510. Ele atua como Enclosure Interface Processor (EIP), monitorando o backplane do chassis e os controladores do sistema. O módulo exibe informações de status no painel LCD frontal, permitindo o acompanhamento do funcionamento dos controladores e discos internos.

Este módulo não possui interface com placa-mãe de servidor; toda a comunicação é feita internamente ao chassis do storage. Ele é hot-swappable, podendo ser removido ou substituído com o sistema ligado, sem interromper a operação do array. Apesar de sua função de monitoramento, o storage continua funcionando normalmente mesmo se o módulo falhar, embora sem a visualização de status no painel frontal.

O P542M é considerado uma expansão interna, pois se conecta diretamente ao backplane do array. Ele não possui portas externas nem realiza transferência de dados com servidores ou redes externas.

Informações técnicas resumidas:

• Modelo / Part Number: P542M, também conhecido como 0P542M, 0938735-02, 94881-03

• Função: Enclosure Interface Processor (monitoramento do backplane e controladores)

• Compatibilidade: Dell EqualLogic PS6500 / PS6510

• Tipo de expansão: Interna, hot-swappable

• Interface com placa-mãe: Não possui; comunicação interna ao chassis

• Posição das portas: Interna, conectada ao backplane

• Velocidade de transferência: Depende do backplane do array; não atua como canal de dados externo

O módulo P542M é essencial para o monitoramento visual do sistema e manutenção do status dos controladores, garantindo que o administrador possa acompanhar o funcionamento do storage sem interromper a operação.
